Резьбовые заклепки. Классификация и виды.

Существует огромное множество видов резьбовых заклёпок для выполнения самых разных задач. У каждой разновидности данного изделия имеются свои особенности и преимущества, а также сфера применения. Поэтому для начала самое главное — необходимо разобраться с характеристиками и подобрать правильную заклёпку для выполнения вашей задачи. Рассмотрим основные типы и виды резьбовых заклёпок и их применение.

Резьбовые заклепки — надежный крепеж для быстрого создания неразъемных резьбовых соединений даже в труднодоступных местах, где существуют ограничения для расклепывания с обратной стороны соединяемых материалов. Также резьбовые заклёпки используются для соединения деталей из тонкого листового материала с последующим использованием полученного резьбового соединения для крепления прочих элементов конструкции с помощью болтов или винтов.

Конструктивными отличиями таких заклепок является внутренняя резьба, благодаря которой в ходе сжатия сминаемой части формируется пояс замыкания, прижимающий скрепляемые конструктивные элементы. Кроме того, в гайки-заклепки можно вкручивать винты и другой резьбовой крепеж.

Классификация резьбовых заклепок.

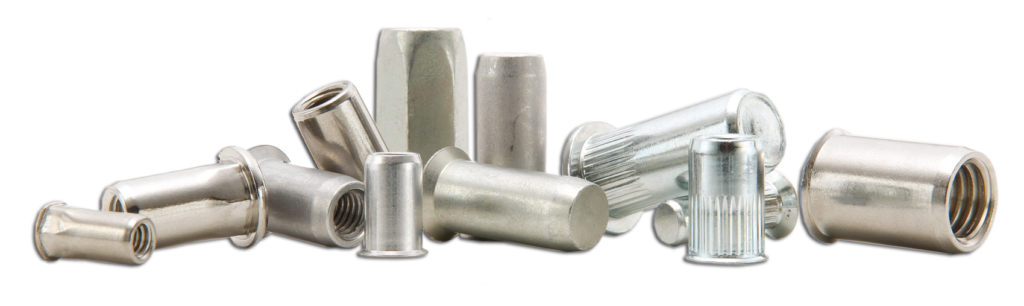

На сегодняшний день в соответствующем сегменте современного рынка метизов представлен довольно широкий ассортимент резьбовых заклепок для решения самых разных задач: цилиндрические, с насечкой и шестигранные; открытые и закрытые; с различными видами бортика; из различных материалов и т.д.

С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев, но в то же время подобное разнообразие становится причиной определенных трудностей при выборе.

Резьбовые заклепки классифицируются по различным признакам.  Прежде чем купить резьбовые заклепки, следует ознакомиться с их видами и применением.

По материалу:

В первую очередь стоит обратить внимание на материал, из которого изготавливаются заклепки. Они могут быть:

Алюминиевые заклепки применяются для соединения деталей, на которых недопустимо появление ржавчины. Они не только устойчивые к коррозии, но и обладают вполне хорошим показателем прочности при небольшом весе.

Стальные заклепки чаще всего применяются для производства универсальных вариантов, рассчитанных на стандартные соединения, они обеспечивают максимальную надежность соединений, а цинковое покрытие обеспечивает повышенную устойчивость к коррозии.

Заклепка из нержавеющей стали обычно используется в оборудовании, применяемом в пищевой или химической промышленности, на которое оказывается серьезное давление. Также нержавеющие заклепки выбирают для крепления конструкций, которые находятся под воздействием повышенной температуры и в условиях сильной влажности. Такое соединение не боится коррозии, и при этом обеспечивает максимальную степень фиксации.

Резиновые заклепки идеально подходят для использования в тех случаях, когда требуется электрическая изоляция и вибростойкость. Благодаря неопреновому корпусу заклепки обладают соответствующей электрической изоляцией и высокой стойкостью к вибрациям. Латунная резьбовая вставка устойчива к коррозии. Помимо этого резиновые заклёпки не требуют инструмента для установки, для монтажа требуется лишь болт с гаечным ключом или винт с отверткой. Неопреновые заклепки можно использовать неоднократно, с их помощью создается резьба в отверстиях неправильной формы и нестандартных размеров.

Заклепки из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования. Медные используют для конструкций с низкими показателями образования раскаленных частиц.

По виду резьбы:

Выделяют 2 основных вида:

• гаечные заклепки (заклепка-гайка) – с резьбой на внутренней поверхности, создающие неразборное соединение ;
• винтовая заклепка (заклепка-болт) – имеют резьбу на внешней поверхности в виде резьбовой шпильки, с помощью котрых создают разборные соединения .

•

•

По форме тела:

• Гладкие (круглые без насечки),
• Рифленые (с насечкой),
• Шестигранные,
• Полушестигранные.

Гладкие заклепки, тело которых не имеет граней и насечек, используются в узлах, где не планируется вращения и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Такие заклепки также рекомендуется использовать при необходимости соединения элементов конструкций, выполненных из мягких и хрупких материалов.

Рифленые заклепки, на тело которых нанесены продольные насечки, предназначены на выполнение монтажных работ, связанных с креплением более твердых материалов. Резьбовое соединение на основе заклёпки с насечками будет более устойчиво к прокручиванию. В момент установки продольно расположенные шлицы на теле заклёпки надежно врезаются в материал полностью блокируя возможность вращения заклёпки в отверстии.

Шестигранные заклёпки  подходят для прочных материалов, а также имеют повышенное сопротивление прокручиванию. За счет острых граней, резьбовое соединение на основе такой заклёпки будет в 2 раза устойчивее к прокручиванию по сравнению с рифлёной и в 3 раза по сравнению с гладкой заклёпкой. Шестигранная заклёпка устанавливается в заранее подготовленное шестигранное отверстие.

Полушестигранные заклёпки  подходят для прочных материалов, а также имеют повышенное сопротивление прокручиванию и обеспечивают надежное крепление конструкций. За счет острых граней, резьбовое соединение на основе такой заклёпки будет в 2 раза устойчивее к прокручиванию по сравнению с рифлёной и в 3 раза по сравнению с гладкой заклёпкой. Полушестигранная заклёпка также устанавливается в заранее подготовленное шестигранное отверстие.

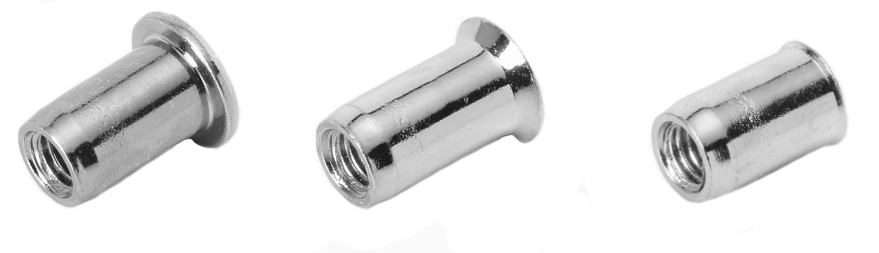

По форме буртика (головки):

• Стандартный,
• Потайной,
• Уменьшенный (малый).

Стандартный бурт (часто называют цилиндрический борт, плоский фланец) — это наиболее универсальный тип головки заклёпки, который подойдёт для соединения большинства материалов. Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы. Такая форма головки не требует дополнительной подготовки поверхности соединяемых элементов.

Потайной бурт помогает создавать незаметные, «скрытые» соединения. Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность. Для правильной установки заклепок с потайным бортиком зенковка посадочных отверстий обязательна.

Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки под потайную головку.

Выбор в пользу заклепок с потайным или уменьшенным буртом делают, если требуется максимально уменьшить зазор между соединяемыми деталями.

По типу герметичности буртика (головки):

• открытого типа (сквозные);
• закрытого типа (глухие)

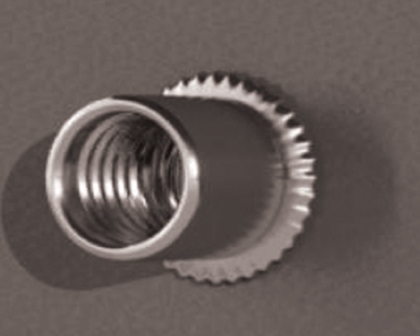

Заклёпка открытого типа имеет сквозное резьбовое отверстие (полнопроходная). Соединение на основе такой заклёпки подойдёт для большинства случаев, но не защищено от попадания пыли и влаги.

Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений.

Размерный ряд резьбовых заклепок:

Резьбовые заклепки изготавливаются с метрической резьбой от M3 до M12 со стандартным шагом (в некоторых случаях М14 и М16).

Важно учитывать, что большинство видов заклепко-гаек изготавливаются в двух исполнениях:

• Стандартные — применяются для крепления стандартных тонких металлов толщиной до 3 мм.
• Удлиненные — применяются в металлах с толщиной от 3.5 мм и более.

Подбор оптимальных размеров резьбовой заклепки зависит от нескольких важных факторов. В их число входят тип заклепки, а также суммарная толщина скрепляемых элементов той или иной конструкции. При одинаковых параметрах резьбы длина будет определяться разновидностью крепежа.

Обратите внимание!

На этапе выбора заклепок настоятельно рекомендуется пользоваться соответствующими таблицами, в которых указаны все их ключевые параметры. Заклёпки разных производителей могут отличаться друг от друга отдельными характеристиками (например, длина заклепки, толщина скрепляемых материалов или наличие/отсутствие насечек на буртике у рифленых заклепок ), поэтому во время заказа рекомендуем уточнять важные для Вас параметры!

Виды заклёпок специального назначения:

Каждая отрасль промышленности требует решения своих технических задач, поэтому ассортимент резьбовых заклёпок не ограничивается стандартными изделиями, существуют резьбовые заклепки с дополнительными специфическими параметрами:

• из нерж. стали А5/А6 с повышенной устойчивостью к коррозии;
• с увеличенной головкой для распределения давления;
• для полной интеграции с поверхностью материала;
• с увеличенным сопротивлением раскручиванию;
• с заданной толщиной скрепляемых материалов;
• с метками для визуальной идентификации;
• с увеличенным усилием на растяжение или вдавливания;
• с контролируемой деформацией;
• для создания максимально герметичных соединений;
• с дюймовой резьбой;
• с повышенной электропроводностью;
• с качественной и эффективной виброизоляцией.

Применение и установка резьбовых заклепок.

Применение резьбовых заклёпок позволяет отказаться от сварочных работ, нарезания резьбы, использования дополнительных крепежных элементов и позволяет работать с тонким листовым материалом, а также в местах с ограниченным доступом. Именно поэтому техника резьбовых заклёпок нашла широкое применение в самых различных отраслях промышленности.

Более подробно о том, где применяются и способах установки резьбовых заклёпок мы рассматривали в статье “Резьбовые заклепки гайки. Назначение и способ установки”, поэтому отметим лишь ее главные преимущества:

• простая эксплуатация;
• прочность и устойчивость к износу;
• возможность повторной установки винта;
• возможность осуществления демонтажа детали;
• возможность крепления с одной стороны;
• скрепление непрочных деталей;
• совместимость с различными материалами;
• устойчивость к воздействию высоких температур;
• сохранение подвижности элементов.

Очень часто установить такую заклепку будет намного проще, чем нарезать резьбу или применить сварку. Также важно учитывать, что отдельные виды обеспечивают возможность дополнительного, максимально прочного соединения с использованием болтов или же винтов соответствующего диаметра.

Приобретая заклепки с резьбой, следует помнить, что эксплуатационный срок данных изделий определяется их внешним диаметром и толщиной. Большая по размеру деталь имеет более высокую устойчивость к факторам внешней среды.
