Резьбовые заклепки гайки — один из новых элементов крепежа, который завоевал популярность и получил широкое распространение за лёгкость монтажа, за его удобство и надежность при эксплуатации в узлах стальных конструкций.
На разных этапах производства многих изделий и конструкций часто возникает потребность соединять две или несколько деталей. Другие виды крепления (например, сварку или склейку) использовать не всегда получается, в некоторых ситуациях просто нерационально, а иногда и небезопасно. Для таких случаев существуют резьбовые заклепки гайки, которые можно подобрать к любой поверхности скрепляемых элементов. Благодаря резьбовым заклепкам можно получить неразъемное соединение в местах, куда не так легко добраться, или невозможно разобрать на части изделие. Для работы в маленьком пространстве также рекомендуется использовать именно данный вид крепежа.
Резьбовые заклепки часто называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки.
Резьбовые заклепки гайки — это крепёжное изделие, которое предназначено создания надёжного резьбового соединения. Также такие заклёпки используются для соединения деталей из тонкого листового материала с последующим использованием полученного резьбового соединения для крепления прочих элементов конструкции с помощью болтов или винтов. Резьбовые заклёпки гайки особенно хорошо подходят для применения в местах с ограниченным доступом, например, там, где нет доступа к обратной стороне рабочей поверхности.
Что же такое резьбовые заклепки гайки?
Резьбовые заклепки представляют собой крепежный элемент в виде втулки с внутренней резьбой, выполненной примерно на половину длины и не большим фланцем (бортиком), необходимым для надежного крепления заклепки в металле.
Гайка-заклёпка состоит из 3-х функциональных частей: бортик (фланец), деформационная часть и резьбовая часть. Деформационная и резьбовая часть, вместе образуют «тело» заклёпки.
Закладная головка (бортик) изделия расположена на одном конце заклепки и в процессе установки деформированное тело образует вторую головку. Детали как бы зажимаются между двумя головками.
1. Болт или винт для крепления элемента конструкции.
2. Элемент конструкции
3. Рабочая поверхность (один или несколько соединяемых материалов).
4. Обратная головка (формируется в процессе установки заклёпки).
5. Надёжная внутренняя резьба заклёпки.
6. Закрытый (глухой) или открытый конец заклёпки.
7. Фаска (облегчает ввод заклёпки в отверстие).
8. Ствол заклёпки (гладкий, шестигранный или рифлёный).
9. Толщина скрепляемых материалов.
10. Головка заклёпки (цилиндрическая, потайная или малая).
Заклепки имеют форму шестигранника либо цилиндра, в верхней части которого находится опорный бортик, а в нижней – резьба. Кроме того, гайка-заклепка создает в точке крепления резьбовой узел для установки резьбовой шпильки, винта или другой резьбовой крепеж.
Конструктивным отличием резьбовой заклепки от вытяжной является внутренняя резьба, благодаря которой в ходе сжатия сминаемой части формируется пояс замыкания, прижимающий скрепляемые конструктивные элементы.
Основные преимущества резьбовых заклепок.
Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений:
- Возможность создания надёжного резьбового соединение в тонком листовом материале.
- Простая и не требующая большого количества времени и усилий установка (достаточно одностороннего доступа к рабочей поверхности).
- Отсутствие деформации рабочей поверхности или повреждений лакокрасочного покрытия после установки заклёпки.
- Прочность установленного соединения не теряет своих свойств с течением времени.
- Возможность удаления и повторной установки соединения в случае необходимости.
- Возможность соединения элементов, выполненных из разных материалов.
- Полное отсутствие химической и механической агрессивности.
- Отсутствие каких-либо напряжений, имеющих механический характер.
Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки способны выдерживать существенные термические нагрузки. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки при необходимости обеспечивают сохранение подвижности элементов конструкции.
Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.
- На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров;
- В большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок;
- Выполнение работ сопровождается достаточно высоким уровнем шума.

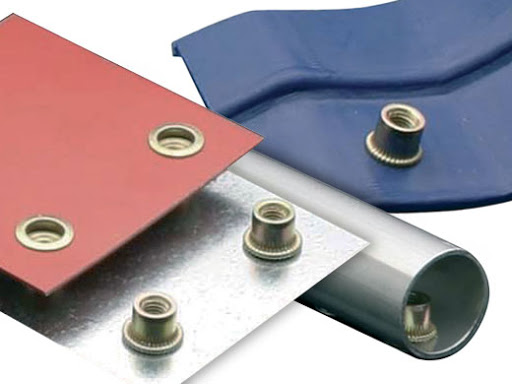

Область применения резьбовых заклепок-гаек.
Применение резьбовых заклёпок позволяет отказаться от сварочных работ, нарезания резьбы, использования дополнительных крепежных элементов и позволяет работать с тонким листовым материалом, а также в местах с ограниченным доступом. Именно поэтому техника резьбовых заклёпок нашла широкое применение в самых различных отраслях промышленности.
Некоторые сегменты рынка, где резьбовые заклепки гайки находят широкое применение:
- Авиационно-космическая промышленность
- Автомобильная промышленность
- Производство бытовой техники
- Производство лифтов
- Мебельное производство
- Железнодорожная промышленность
- Пищевая промышленность
- Химическая промышленность
- Судостроение
- Производство медицинской техники и мебели
- Системы освещения
- Вентиляционные системы, системы кондиционирования
- Телекоммуникации
- Установка бассейнов
- И прочее..
Зачастую заклепки используется в автомобильной отрасли, когда необходимо произвести ремонт транспортного средства. Разбирать салон неудобно, и это забирает много времени, поэтому применение заклепочных гаек становится лучшим решением. Однако эксплуатация такого крепежа широкая, так как у него масса преимуществ, отличные характеристики и свои особенности.
Установка резьбовых заклепок.
Для установки резьбовых заклёпок гаек используется специализированный заклёпочный инструмент.
Инструмент может быть механическим (ручным), аккумуляторным, пневмо-гидравлическим или спецальнная насадка-заклепочник на шуруповерт. С полным ассортиментом заклёпочного инструмента Вы можете ознакомиться в нашем каталоге.
Если иметь в своем распоряжении специальный заклепочник, работа будет выполнена за несколько секунд. Еще одним преимуществом применения такого инструмента является то, что скрепляемые материалы не будут деформироваться. Однако необходимо правильно подбирать заклепки по размерам, учитывая вид, материал и толщину поверхности, которая будет соединяться.
При выборе инструмента для установки заклёпки ознакомьтесь с параметрами инструмента в инструкции
по эксплуатации, поскольку некоторые инструменты не приспособлены для установки резьбовых заклёпок гаек из нержавеющей стали, т.к. установка таких заклёпок требует большего усилия. Свяжитесь с нами если вам требуется помощь в подборе инструмента.
Вне зависимости от принципа действия заклёпочного инструмента порядок установки резьбовой заклёпки
у всех одинаковый:
- Подберите подходящий инструмент.
- Подготовьте рабочую поверхности, просверлив отверстие подходящего диаметра (диаметр отверстия зависит от размера заклепки и определяется по каталогу производителя).
- Накрутите заклёпку (A) на резьбовой шток (B). Если вы устанавливаете заклёпку открытого типа, резьбовой шток должен выступать из тела заклёпки на 1 мм . Если же вы работаете с заклёпкой закрытого типа, вкрутите резьбовой шток инструмента в тело заклёпки до упора.
- Отрегулируйте головку инструмента (C) так, чтобы она вплотную прилегала к заклёпке, накрученной на резьбовой шток. Зафиксируйте головку контргайкой (D).
- Введите заклёпку, накрученную на резьбовой шток в заранее подготовленное отверстие.
- Приведите в действие механизм заклёпочного инструмента. В процессе установки заклёпки с обратной стороны рабочей поверхности формируется обратная головка.
- Выкрутите резьбовой шток инструмента из установленной заклёпки.
- Процесс установки заклёпки завершён. Полученное резьбовое отверстие можно использовать для крепления деталей при помощи болтов или винтов.
В случае установки заклёпки с потайным буртиком, необходимо предварительно обработать отверстие зенковкой с углом 90°. Зенкование необходимо выполнить таким образом, чтобы после установки головка
заклёпки выступала над рабочей поверхностью примерно на 0,1 mm — это обеспечит прямой контакт деталей после сборки. Если материал, в который устанавливается заклёпка слишком тонкий для зенкования, используйте
заклёпку с малым буртиком.
Виды резьбовых заклепок.
На сегодняшний день в соответствующем сегменте современного рынка метизов представлен широкий ассортимент резьбовых заклепок для решения самых разных задач: цилиндрические, с насечкой и шестигранные; открытые и закрытые; с различными видами бортика; из различных материалов и т.д.
С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев, но в то же время подобное разнообразие становится причиной определенных трудностей при выборе.
Резьбовые заклепки классифицируются по различным признакам. Прежде чем купить резьбовые заклепки, следует ознакомиться с их видами и применением. Подробнее о разнообразии видов поговорим в следующей статье.
