Резьбовые вставки для пластиковых деталей. DIN 16903.

Резьбовые вставки для пластика, изготовленные по стандарту DIN 16903, именно о них пойдет речь в данной статье.

Часто при сборке пластиковых деталей или создании иной многосложной модели из пластика, например корпус или крепежный кронштейн, возникает задача применить резьбовое соединение, чтобы было удобно в дальнейшем многократно производить сборку/разборку конечного изделия.

Конечно же первое, и пожалуй самое простое решение — это нарезать резьбу метчиком в пластике. Но такие соединения как правило выдерживают небольшое количество циклов сборки/разборки. Особенно это актуально, когда идет разработка какого-либо прототипа, например при изготовлении разборного корпуса из нескольких деталей, где в процессе его создания происходит большое количество циклов сборки и разборки при постоянной доводке тех или иных узлов.

Поэтому весьма разумно и полезно применить втулки с внутренней резьбой для создания качественного резьбового соединения в пластике. В большинстве случаев, применение такого крепежа позволяет многократно собрать или разобрать прототип, при этом соединение остается по прежнему прочным.

Ассортимент резьбовых втулок для пластмасс достаточно широк, условно их можно разделить на несколько категорий: закладные для литья, вставки для монтажа посредством нагрева или ультразвука, самонарезающие для ручной установки втулки, запрессовочные и распорные резьбовые вставки. Сегодня мы поговорим о закладных вставках для литья в пластмассы

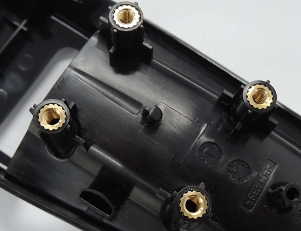

Закладные резьбовые вставки для пластика по DIN 16903.

Закладные резьбовые втулки резьбовые, как правило изготовлены согласно немецкому стандарту DIN 16903, они предназначены для заливки в изделия из пластика в качестве закладной крепёжной детали, которые обеспечивают более прочное винтовое соединение, чем саморезы.

Резьбовые вставки для литья широко применяют при производстве литых деталей из пластмасс, композитных, стальных и пластиковых деталей, электротехнической продукции.

Резьбовые втулки располагаются в изделии предварительно, до того как оно будет залито пластиком. Именно поэтому их часто называют закладными для литья, закладная вставка для пластика, втулки закладные резьбовые, резьбовые вставки для пластика, вставка резьбовая для литья, резьбовые закладные, резьбовые буксы.

 Перед изготовлением детали резьбовые вставки закладываются в пресс-форму вручную или с помощью автоматической системы. Затем металлические вставки заливаются в пресс-форме пластмассой. Основное требование — оформляющие шпильки для резьбовых вставок должны иметь соответствующие геометрические размеры, чтобы обеспечить высокую точность и воспроизводимость технологического процесса.

Втулки резьбовые закладные имеют негладкую боковую поверхность, которая препятствует проворачиванию, а также перемещению втулок вдоль оси при установке винта. Часто на боковой поверхности закладных резьбовых втулок выполняется проточка, которая также обеспечивает более прочное соединение с пластмассой. Резьбовые втулки для литья подходят для всех видов пластмасс и других материалов.

Область применения резьбовых вставок.

Резьбовые вставки с внутренней резьбой широко применяются в промышленности. Самое распространенное использование резьбовых вставок в пластике предназначено для создания качественного резьбового соединения в пластике и для герметизации соединения проводов в электрических шнурах.

Современные пластиковые литьевые изделия отличаются широким диапазоном применения закладных, в том числе:

• Медицинские приборы и инструменты, такие как игольчатые втулки и трубчатые клапаны;
• Ручки для приборов, деталей управления и сборки;
• Встроенные электронные устройства и электрические компоненты, например, корпуса оргтехники;
• банковские терминалы, бытовая техника;
• Автомобильные комплектующие (в двигателях, коробках передач и других узлах);
• Военная и аэрокосмическая техника;
• Резьбовые крепежные детали;
• Встроенные втулки, трубки, шпильки и направляющие для приборов и промышленного оборудования.

Формы и размеры закладных вставок.

Резьбовые вставки для пластиковых деталей изготавливаются различных форм и размеров согласно немецкому стандарту DIN 16903. Форма выбирается в зависимости от условий, в которых работает соединение, и его расположения.

Формы A, B, C, D, P, R, Q, S (старые версии J, L, K, N), а так же вставки закладные резьбовые близкие к стандарту DIN 16903 Формы E, G, H, F.

Размеры внутренней резьбы: M2, M2.5, M3, M3.5, M4, M5, M6, M8, M10, M 12

Условно резьбовые втулки можно разделить на несколько групп:

• шестигранные и круглые с насечкой
• открытые (сквозные) и закрытые (глухие)
• короткие и удлиненные (с выступом).

Шестигранная форма или насечки на боковой поверхности позволяют им надёжно держаться в изделии, тем самым обеспечивая устойчивость к проворачиванию и выталкиванию при вращении или вибрации.

Материалы исполнения резьбовых втулок.

Также возможно изготовление резьбовых вставок с нестандартными размерами, по Вашим эскизам или из определенного материала с нанесением покрытия.

Классификация резьбовых вставок по DIN 16903:

• Стандарт DIN 16903-1 1974 — сквозные резьбовые втулки для пластиковых деталей. Таблица размеров резьбовых втулок. Формы A-B-C-D
• Стандарт STN26 (аналог DIN 16903-2 1974) — глухие резьбовые втулки для пластиковых деталей. Таблица размеров резьбовых втулок. Формы E-F-G-H
• Стандарт DIN 16903-3 1974 — глухие резьбовые втулки для пластиковых деталей. Таблица размеров резьбовых втулок по стандарту. Формы P-Q-R-S
• Стандарт DIN 16903-4 1991 — глухие резьбовые втулки для пластиковых деталей. Таблица размеров резьбовых втулок по стандарту. Формы T-U
• Стандарт DIN 16903-3 1955 (старая версия) — глухие резьбовые втулки для пластиковых деталей. Таблица размеров резьбовых втулок. Формы J-K-L-N

Преимущества закладных втулок:

Резьбовые закладные втулки нужны для усиления и увеличения прочности, особенно там где необходима частая сборка/разборка пластиковых деталей для обслуживания или ремонта. Резьбовые втулки используют при производстве композитных, стальных и пластиковых деталей, электротехнической продукции. Закладные резьбовые втулки для литья широко применяются в производстве деталей из пластмасс и других материалов.
