Широкий ассортимент промышленного крепежа, заклепок и заклепочного инструмента.
Материал исполнения: Латунь, сталь, нержавеющая сталь, медь, алюминий
Диаметр заклепки, d1: от 1 до 12 мм
Толщина стенки, s: от 0,2 до 1,0 мм
Длина заклепки, L: от 2 до 75 мм
Минимальный заказ: от 10000 шт. (в зависимости от размеров и материала)
Актуальную стоимость можно уточнить по телефону:
+7 (812) 448-47-06 — Санкт-Петербург
Доступно для предзаказа

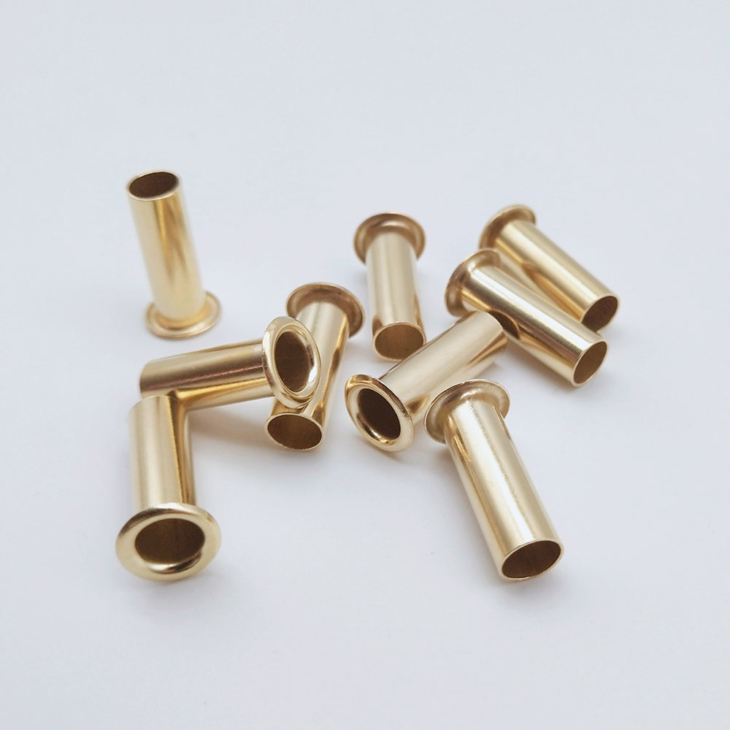

Пустотелые заклепки (также их называют трубчатыми) широко используются в приборостроении, в строительстве, в текстильной промышленности, при изготовлении игрушек, а так же в автомобильной и авиационной сферах. Прежде всего, данные заклепки применяются в местах, где требуется постоянная, неразборная инсталляция. Неразъёмные соединения на основе пустотелых заклёпок нашли широкое применение в областях, где недопустимы высокие механические нагрузки и повышенные вибрации при соединении деталей, например, крепление разъёмов и электронных компонентов на печатных платах.

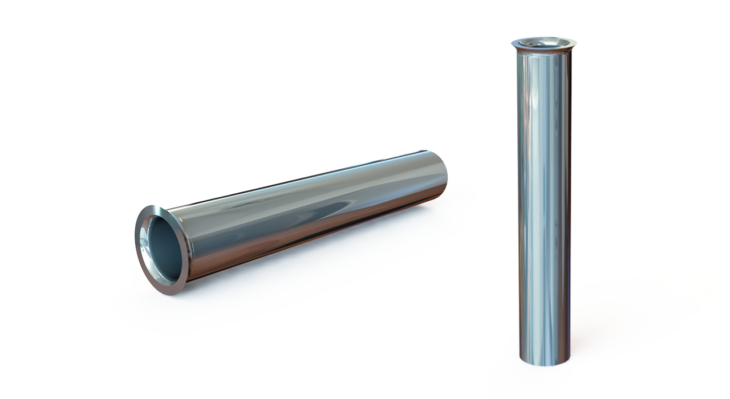

Заклепки DIN 7340 C производятся из цилиндрической трубки, имеют головку с одной стороны. Монтаж пустотелых заклепок требует доступ с одной стороны соединения, таким образом значительно ускоряется и облегчается установка. После монтажа образуется вторая головка и сохраняется сквозное отверстие в теле. Отверстие трубчатой заклепки дает возможность при необходимости продевать через детали дополнительные элементы, такие как электрические проводки, веревку и пр. Для установки пустотелых заклепок используются клепальные молотки или пресс-заклепочники.
В процессе изготовления пустотелые заклепки вытягиваются из трубки с точно заданными параметрами, что позволяет получать бесшовные полые пустотелые заклепки с точной геометрией, равным значением внутреннего и внешнего диаметров по всей длине стержня и равномерной толщиной стенки по всей длине тела заклёпки.
Материалы исполнения заклепок:
Некоторые параметры заклёпок по стандартам ГОСТ могут отличаться от заклёпок выполненных в соответствии со стандартом DIN 7340, поэтому говорить об абсолютном соответствии этих стандартов не приходится.
В случае, если вам требуются заклёпки строго в соответствии со стандартами ГОСТ или заклепки с нестандартными размерами, мы также можем их изготовить. По вашему заказу на заклепки может быть нанесено дополнительное покрытие. Свяжитесь с нами, чтобы уточнить возможность изготовления необходимой вам заклёпки.
Таблица размеров пустотелых заклепок (* Все значения в таблице указаны в миллиметрах)
| Внешний диаметр | d1 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | ||||||||
| Откл. | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.05 | ±0.05 | ±0.07 | |||||||||
| Толщина стенки | s ± 10% | 0.2 | 0.2 | 0.2 | 0.25 | 0.2 | 0.3 | 0.25 | 0.3 | 0.4 | 0.25 | 0.3 | 0.5 | 0.3 | 0.4 | 0.5 |
| Внутренний диаметр | di | 0.6 | 0.8 | 1.1 | 1.0 | 1.6 | 1.4 | 2.0 | 1.9 | 1.7 | 2.5 | 2.4 | 2.0 | 3.4 | 3.2 | 3.0 |
| Откл. | ±0.07 | ±0.07 | ±0.07 | ±0.08 | ±0.07 | ±0.09 | ±0.1 | ±0.11 | ±0.13 | ±0.1 | ±0.11 | ±0.15 | ±0.13 | ±0.15 | ±0.17 | |
| Диаметр головки | d2 | 1.6 | 2.0 | 2.5 | 3.2 | 4.0 | 4.5 | 6.0 | ||||||||
| Откл. | ±0.15 | ±0.15 | ±0.15 | ±0.2 | ±0.2 | ±0.2 | ±0.25 | |||||||||
| Высота головки, k | 0.25 | 0.3 | 0.35 | 0.4 | 0.4 | 0.45 | 0.4 | 0.5 | 0.6 | 0.5 | 0.5 | 0.6 | 0.65 | 0.7 | 0.8 | |
| Радиус, r max. | ||||||||||||||||
| Отверстие, d3 | 1.1 | 1.3 | 1.6 | 2.2 | 2.7 | 3.2 | 4.3 | |||||||||
| Длина стержня заклепки под замыкающую головку, z | 0.8 | 1.0 | 1.1 | 1.2 | 1.2 | 1.5 | 1.4 | 1.7 | 2.0 | 1.8 | 2.0 | 2.2 | 2.0 | 2.2 | 2.5 | |
| Внешний диаметр | d1 | 5.0 | 6.0 | 8.0 | 10.0 | 12.0 | ||||||||||||
| Откл. | ±0.07 | ±0.1 | ±0.1 | ±0.1 | ±0.13 | |||||||||||||
| Толщина стенки | s ± 10% | 0.3 | 0.5 | 0.75 | 0.4 | 0.5 | 0.75 | 1.0 | 0.4 | 0.5 | 0.75 | 1.0 | 0.5 | 0.75 | 1.0 | 0.5 | 0.75 | 1.0 |
| Внутренний диаметр | di | 4.4 | 4.0 | 3.5 | 5.2 | 5.0 | 4.5 | 4.0 | 7.2 | 7.0 | 6.5 | 6.0 | 9.0 | 8.5 | 8.0 | 11.0 | 10.5 | 10.0 |
| Откл. | ±0.13 | ±0.17 | ±0.22 | ±0.18 | ±0.2 | ±0.25 | ±0.3 | ±0.18 | ±0.2 | ±0.25 | ±0.3 | ±0.2 | ±0.25 | ±0.3 | ±0.2 | ±0.25 | ±0.3 | |
| Диаметр головки | d2 | 7.5 | 9.0 | 12.0 | 15.0 | 18 | ||||||||||||
| Откл. | ±0.25 | ±0.25 | ±0.3 | ±0.3 | ±0.3 | |||||||||||||
| Высота головки, k | 0.75 | 0.9 | 1.0 | 0.95 | 1.0 | 1.1 | 1.3 | 1.2 | 1.3 | 1.4 | 1.5 | 1.5 | 1.6 | 1.7 | 1.7 | 1.8 | 1.9 | |
| Радиус, r max. | ||||||||||||||||||
| Отверстие, d3 | 5.3 | 6.4 | 8.4 | 10.5 | 12.5 | |||||||||||||
| Длина стержня заклепки под замыкающую головку, z | 2.5 | 3.0 | 3.5 | 2.5 | 3.0 | 3.5 | 4.0 | 3.0 | 3.5 | 3.7 | 4.0 | 3.5 | 3.7 | 4.0 | 3.7 | 3.4 | 4.3 | |
| Длина заклепки, L | 2.0-3.0 | 3.1-6.0 | 6.1-10.0 | 10.1-18.0 | 18.1-30.0 | 30.1-50.0 | 50.1-75.0 | |
| Допустимые отклонения | ±0.12 | ±0.15 | ±0.18 | ±0.2 | ±0.25 | ±0.3 | ±0.35 | |
