Болт норийный с гайкой и шайбой
Размер: М10×60мм
Материал: оцинкованная сталь, кл. пр. 4.6
Минимальный заказ: по запросу
- Корзина пуста.

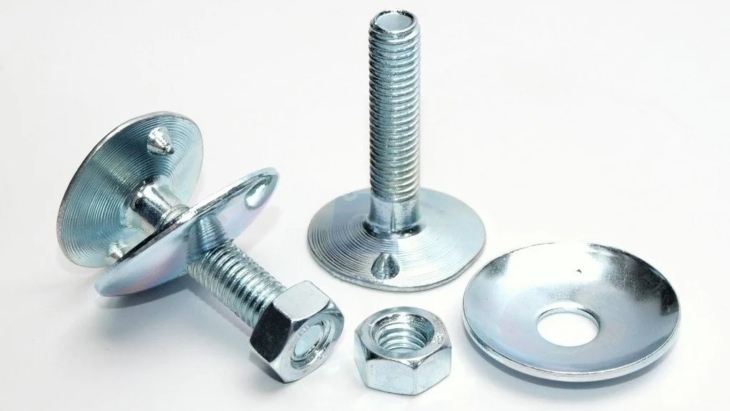

Болт норийный М10х60 DIN 15237 (сталь)
Болт норийный М10х60 по DIN 15237 в комплекте с шайбой и гайкой (сталь 4.6, цинк)
Норийный болт по DIN 15237 относится к группе специализированного машиностроительного резьбового крепежа. Основное назначение этого норийного болта – это закрепление норийных ковшей и других подающих элементов на конвейерную ленту транспортировочных конструкций (норий). Поэтому, этот болт еще называют: болт конвеерный, болт элеваторный, болт транспортерный, болт ковшовый.
Конструктивные особенности болта по DIN 15237:
- Головка имеет оригинальное исполнение: с торца – плоская, со стороны стержня – в форме полусферы с двумя шипами (усами), для предотвращения проворачивания болта после крепления к ленте транспортера.
- Стержень цилиндрической формы имеет полную метрическую резьбу с крупным шагом.
- Норийная полусферическая шайба используется для увеличения площади прижима. Необходимость применения шайбы зависит от конструктивных особенностей оборудования.
Норийные (элеваторные) болты поставляются в комплекте с обычной или стопорной шестигранной гайкой и полусферической норийной шайбой. Также по Вашему желанию можно укомплектовать норийный болт самоконтрящейся гайкой или вообще ничем не укомплектовывать.
Исполнение болтов норийных возможно в следующих материалах:
- сталь оцинкованная / без покрытия (класс прочности 3.6, 6.8 или 8.8)
- нержавеющая сталь A2/A4
По умолчанию, мы комплектуем конвейерные болты стандартной шестигранной гайкой и полусферической норийной шайбой из оцинкованной стали, класс прочности 4.6.
Таблица размеров норийных болтов (* Все значения в таблице указаны в миллиметрах)
| Размер | М6 | М7 | М8 | М10 | М12 |
| d 3 | 20.0 | 24.0 | 28.0 | 35.0 | 42.0 |
| a | 14.0 | 18.0 | 20.0 | 25.0 | 30.0 |
| c max | 1.0 | 1.0 | 1.0 | 1.0 | 1.2 |
| g | 3.5 | 4.0 | 5.0 | 6.0 | 7.0 |
| k | 2.5 | 3.0 | 3.5 | 4.5 | 5.2 |
| l | 20.0 | 20.0 / 25.0 / 30.0 / 35.0 | 20.0 / 25.0 / 30.0 / 35.0 / 40.0/ 45.0 / 50.0/ 60.0/ 70.0 | 25.0 /30.0 / 35.0 / 40.0 / 45.0 / 50.0/ 55.0/ 60.0/ 70.0 | 25.0 /30.0 / 35.0 / 40.0 / 45.0 / 50.0/ 55.0/ 60.0/ 65.0/70.0 |
| b | полная метрическая резьба | ||||
Также возможна поставка норийных болтов с уменьшенной головкой в соответствии с таблицей:
| Размер | М6 | М7 | М8 |
| d3 | 18.0 | 21.0 | 24.0 |
| l | 15.0 / 20.0 / 25.0 / 30.0 | 15.0 / 17.0 / 20.0 / 25.0 / 30.0 / 35.0 | 20.0 / 25.0 / 30.0 / 35.0 |
-
СтандартDIN 15237
-
Размер резьбы, M:M10x60
-
МатериалОцинкованная сталь, кл. пр. 4.6
-
Страна произоводительГермания
